GBT4706.32-2024家用和類似用途電器的安全 第32部分: 熱泵、空調器和除濕機的特殊要求 附錄 KK (規范性) A2L熱表面點燃溫度試驗方法
附錄KK
(規范性)
A2L熱表面點燃溫度試驗方法
KK.1 一般要求
A2L制冷劑的熱表面點燃溫度應按照附錄KK確定。制冷劑應噴淋在一個設定在試驗溫度的水
平平板表面上。

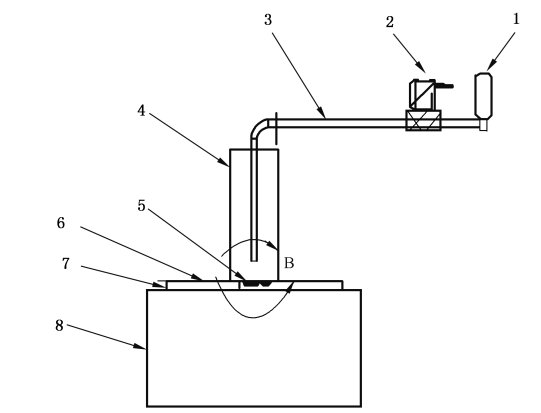

試驗系統由熱板、噴淋試管和玻璃罩組成。圖KK.1、圖KK.2 和圖KK.3展示了試驗裝置的構成。
注:該方法是ASTMD6668“用于辨別燃燒等級F=0和F=1的標準試驗方法”的修改方法。ASTM試驗是為汽
車油液在815℃的符合性試驗而設計的。本附錄關注液化制冷劑,并定義最高無點燃溫度。
KK.2試驗裝置要求
熱板應具有如下特性。熱板應由具有如下尺寸的不銹鋼平板組成:
直徑:50 mm±2.0 mm
厚度:6+%mm
表面紋理:ISO1302
熱板應水平放置。加熱器應給平板提供均勻加熱。除試驗表面外的所有表面應使用能夠承受
815℃的陶瓷纖維板進行隔熱。該隔熱層應確保蒸氣不會被熱板頂面以外的部分點燃。
噴淋系統由液體供應裝置、2個閥門(閥門間存留液體體積1.0cm3士0.2cm3)、引導噴淋的管路組
成。從閥門到末端的噴淋管應具有如下尺寸:
長度:250 mm±5.0 mm;
外徑:≤4mm;
內徑:1.6 mm±0.1 mm;
用一個帶有獨立導線的K型熱電偶點焊在熱板上表面中心的背側。
硼硅酸鹽或石英玻璃圓筒應有230mm±10mm長和70 mm士10 mm的內徑。玻璃圓筒應被支
撐使其垂直安裝且在其底部邊緣和絕緣頂部之間有一個2.5mm士0.2 mm的間隙。
KK.3 程序
試驗環境條件應設定在23℃士3℃和相對濕度為(50士5)%。在試驗過程中玻璃圓筒和熱板之間
建立一個恒定的空氣流速。該氣流稀釋蒸氣以便在熱表面上形成一個點燃的最佳濃度(近似當量)。
試驗應在試驗室的通風柜內進行。包括玻璃圓筒頂部的試驗裝置應位于實驗室通風柜的層流
區,使得玻璃圓筒內的氣流不會受到干擾。
噴淋制冷劑管路的末端應放置在熱板上方40mm±10mm,且應指向熱板的中心。該管路應垂直
于水平平板。
