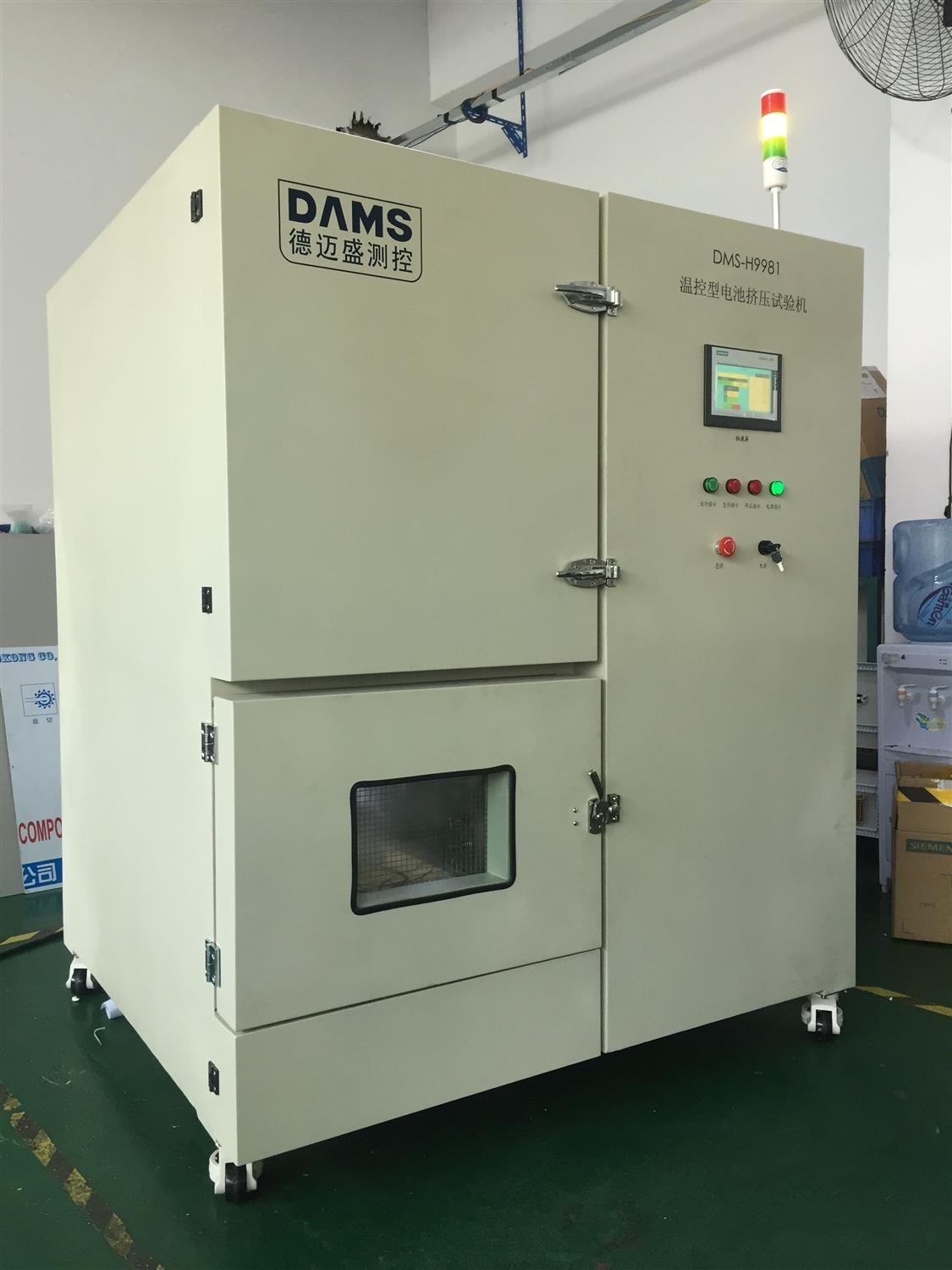

電池擠壓試驗機
產品型號
GB38031更新時間
2025-05-12廠商性質
生產廠家瀏覽次數
1224產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS
GB38031電池擠壓試驗機
型號：GB38031
深圳德邁盛觸摸屏電池擠壓試驗機DMS-JY
型號：
電池擠壓試驗機DMS-DC005
型號：
電池擠壓試驗機DMS-JYDMS-DC005
型號：
GB31241電池擠壓試驗機DMS-JY
型號：
詳細介紹
一、相關標準測試要求
1.1測試對象為鋰離子電池。
1.2按下列條件進行試驗：
——擠壓方向：垂直于電池極板方向施壓（參考圖2所示）；
——擠壓板形式：半徑75mm的半圓柱體，半圓柱體的長度(L)大于被擠壓電池的尺寸；
——擠壓速度：不大于2mm/s；
——擠壓程度：電壓達到0V或變形量達到30%或擠壓力達到100kN后停止擠壓；
——保持10min。
1.3試驗結束后，應在試驗溫度下觀察1h
二、主要技術參數
型號 | DMS-20 | DMS-50 |
壓力（T） | 20 | 50 |
結構 | 臥式 | 臥式 |
擠壓方式 | 橫向 | 橫向 |
箱體 | 立式結構與控制部分分開 | 立式結構與控制部分分開 |
測試空間 | W800 X D800 X H800mm | W1000 X D1000 X H1000mm |
外形尺寸 | W3650 X D1050 X H2100 mm | W3860 X D1230 X H2300mm |
電源電壓 | AC380V 50HZ | |
擠壓速度 | 1~400mm/min（可調） | |
試驗條件 | 力量、位移（形變）、電壓，三者之一或者三者結合 | |
控制方式 | 遠程PC機控制，壓力、行程、總電壓或單體電壓均可單獨或結合作為控制變量，任一條件達到設定值即停止試驗。 | |
驅動方式 | 電液伺服 | |
主電壓采集通道 | 1通道 | |
擠壓精度 | ＜±0.5% | |
擠壓變形量 | 0~100%多檔位工布設置，可連續實現多層擠壓變形裝填 | |
擠壓夾具 | 圓弧擠壓盤（半徑75mm），可根據不同標準選配不同夾具 | |
通信接口 | 以太網網線串口 | |
數據采集模塊 | 獨立遠程采集隔離，多路電壓、溫度、電流采集通道，確保數據無誤,采集頻率100HZ | |
安全報警裝置 | 漏電、超溫、過壓、過載、過電流保護、異常聲光報警、煙霧報警燈等 | |
安全裝置 | 視頻監控系統、安全防爆系統、煙霧排放系統、煙霧報警裝置、防爆照明裝置等 | |
標準配置 | 擠壓主機，電腦柜，控制軟件，電壓電流溫度采集系統，擠壓夾具，攝像監控系統，滅火系統，電腦等各1套 | |
