電梯門鎖動態試驗機
?
? ?
? ??

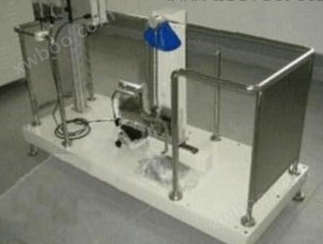

圖片僅供參考 ??
一、產品概述：適用于電梯門鎖動態沖擊試驗，電梯門鎖機械動態試驗機試驗時門鎖樣品按正常使用狀態安裝在夾具上，電梯門鎖機械動態試驗機沖擊塊提升至規定高度后自由下落，沖擊門鎖連接掛桿從而使門鎖承受一定量的動能沖擊 。
二、符合標準：按照GB7588-2003《電梯制造與安裝安全規范》附錄F1、EN81-1《Safety rules for the construction and installation of electric lifts》標準附錄F1要求而設計制造。
三、技術參數：
1、控制方式：PLC控制，10吋真彩觸摸屏人機界面操作，
2、測試工位：單工位；
3、測試驅動：伺服電機脈沖控制角度位移；
4、測試速率：觸摸屏標準范圍內可設定；
5、沖擊高度：0-1000mm（觸摸屏可調節）；
6、沖錘重量：4kg；
7、沖錘材質：優質碳素鋼淬火后鍍硬鉻；
8、高度設定：在觸摸屏設定好沖擊設度后，脈沖自動將擺鍾定位與設定高度；
9、試樣固定：專用調心夾具將樣品鎖具水平安裝；．
10、沖擊高度：觸摸屏適時動態顯示；
11、沖錘提升：觸屏設置程序后，伺服電機自動提升；
12、釋放方式：離合器電磁釋放；
13、防二次沖擊：當擺錘沖擊樣品后，擺錘反沖彈至點停止（電磁防護），防止二次沖擊試樣；
14、設備尺寸：850*500*1600mm(WDH);
15、設備重量：約150Kg；
16、設備電源：AC220V50Hz。
四、配置清單：
序號 |
產品（硬件/軟件）名稱 |
材質或工藝 |
數量 |
1 |
測試試驗臺 |
鋼制噴涂烤漆 |
1套 |
2 |

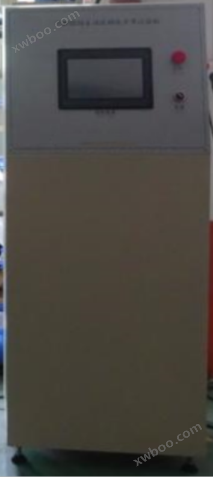

控制箱 |
鋼制噴涂烤漆 |
1套 |
3 |
控制PLC |
1套 |
|
4 |
觸摸屏 |
10吋 |
1套 |
5 |
伺服馬達 |
400W電機 |
1套 |
6 |
沖擊錘 |
淬火鍍硬鉻 |
1件 |
7 |
離合器 |
1套 |
|
8 |
電磁鐵 |
2套 |
|
9 |
安裝夾具 ? |
鋼制鍍硬鉻 |
1套 |
10 |
電器元件 |
1套 |
