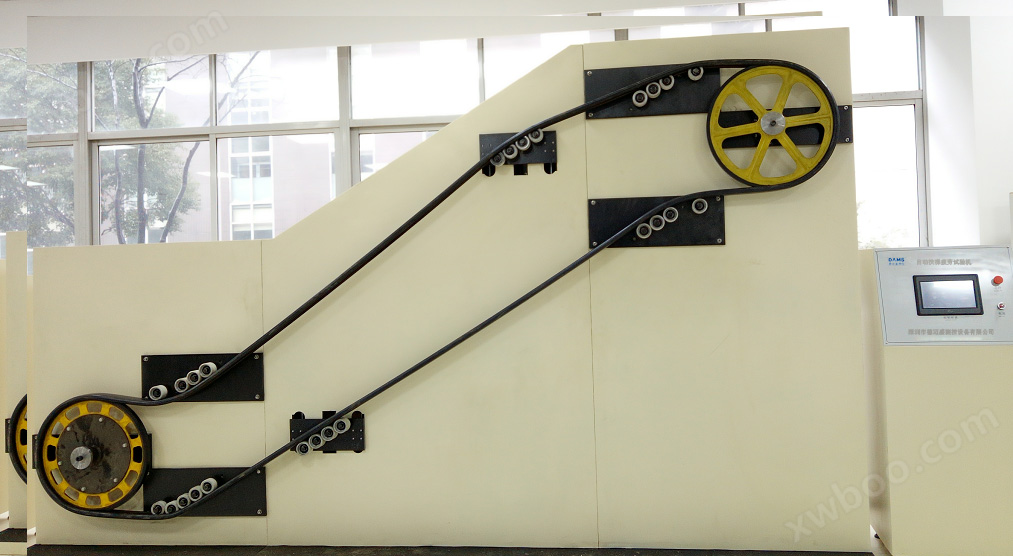

自動扶梯疲勞試驗機

產品描述：

按照GB16899-2011、TSG T7008-2004《自動扶梯或自動人行道扶手帶型式試驗細則標準》進行對扶梯扶手座疲勞試驗標準要求制造。

產品型號
更新時間
2024-10-17
廠商性質
瀏覽次數
831

7×24在線咨詢

專業客服在線解答，為您解決遇到的問題！

立即咨詢

產品中心

PRODUCT CATEGORY

相關產品

RELATED PRODUCTS

詳細介紹

梯級滾輪測試儀

? 圖片7.png

圖片僅供參考

一、產品概述：適用于電梯內部多種滾輪的疲勞試驗，于扶梯及人行步道梯級滾輪的檢測，在試驗過程中針對滾輪脫膠、開裂及磨損等現象能及時同步反映相關數據，從而達到對滾輪的牢靠性的檢測目的。

二、符合標準：按照GB16899-2011、TSG T7008-2004《自動扶梯或自動人行道扶手帶型式試驗細則標準》進行對扶梯扶手座疲勞試驗標準要求制造。

三：技術參數：

1、控制方式：PLC控制，10吋真彩觸摸屏人機界面操作，

2、測試工位：最大檢測滾輪數量：4個（滾輪外徑：Φ70~Φ150）；

3、框架結構：采用方通焊接打磨噴涂；

4、測試驅動：四組伺服電機驅動（可連續工作5000h）；

5、運行速度：0~2M/s（精度：±0.01M/s）；

6、加載方式：伺服電機驅動滾珠是絲桿加載（4個電機分別加載）；

7、加載范圍：0~3000N（精度：±1%）；

8、力值反饋：S型力值傳感器反饋，精度±1N；

9、相對同心度：每組對應中心滾輪精確到0.01mm；

10、試樣安裝：中心固定測試輪，多種被測試輪均采用中心變徑方式安裝，最大平移距離100mm；

12、測試采集：高頻采集系統；

13、安全防護：裝配有左右推拉防護門，安裝激光傳感器，遇突變自動停機報警；

14、控制軟件：帶觸摸屏的操作面板，微機同步保存、儲存、查詢及打印數據等；

15、測試觀察：設備為全封閉式機構，安裝防爆玻璃觀察窗；

16、設備尺寸：2500mmX1200mmX1500mm（WDH）；

17、安裝尺寸：3.5MX2.5M(普通水泥或貼地磚地面)；

18、設備重量：約900Kg；

19、設備電源：AC380V60Hz。

四、配置清單：

序號	產品（硬件/軟件）名稱	材質或工藝	數量
1	測試試驗臺	鋼制噴涂烤漆	1套
2	控制箱	鋼制噴涂烤漆	1套
3	控制PLC		1套
4	觸摸屏	10吋	1套
5	伺服馬達	400W配行星減速機	4套
6	旋轉馬達	1.5KW配50比減速機	1套
7	壓力滾珠絲桿		4套
8	傳感器	S型	4套
9	高頻采集系統		1套
10	封閉滑軌門系統		1套
11	專用治具		4套
12	電器元件		1套
