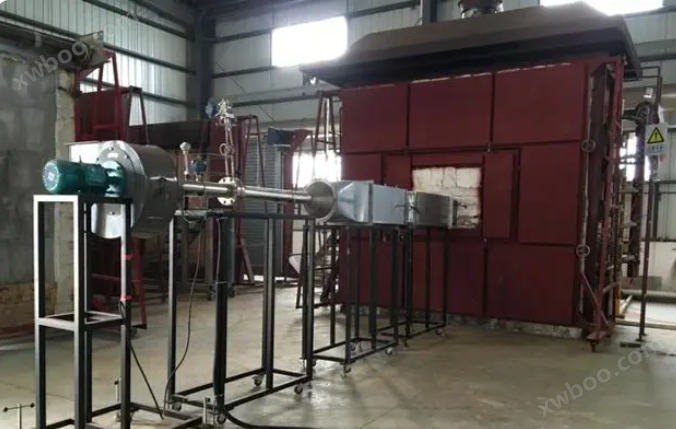

防火閥門漏風量測試裝置
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
743產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
1.3試驗設備：包括氣體流量系統和壓力測量及控制系統兩部分，氣體流量系統：由連接管、氣體流量計和引風機系統組成。
1.4連接管道：閥門通過連接管道與氣體流量計相連，連接管道應用不小于1.5mm厚的鋼板制成。有針對矩形閥門、圓形閥門的配套，矩形閥門的管道長度為開口對角線的兩倍，最長2m，圓形閥門的管道長度為開口直徑的兩倍，最長為2m。
1.5氣體流量計：應有標準孔板，孔板符合GB/T 2624.2規定，在測量管道的前端應裝配氣體流動調整器，所用孔板投標時需出具相關校準證書。
1.6引風機系統：應包括引風機、進氣閥、調節閥，以及連接氣體流量計與引風機的柔性管道。
1.7壓力測量及控制系統：閥門前、后的壓力應通過壓力傳感器測量。壓力導出口應在連接管道側面中心線上，距閥門的距離為管道長度的0.75倍，閥門前、后的靜壓差通過進氣閥和調節閥控制。
1.8測試儀表的準確度：溫度：優于或等于±2.5℃，壓力：優于或等于±3Pa；流量：優于或等于±2.5%。
1.9閥門前后壓力差控制滿足：防火閥300 Pa±15 Pa，排煙閥1000 Pa±15 Pa。
1.10 最大測試閥門規格（矩形）：2000（H）×1250(W)，最小測試閥門規格（矩形）：160（H）×160(W)
1.11 測試裝置必須與采購人的垂直燃燒爐匹配和配合進行試驗，不能影響垂直燃燒爐的其它試驗，能提供獨立的測試系統或兼容需方原有的試驗測試系統的測試系統，所有測試數據能自動記錄采集并計算，并能最終生成測試報告。
2、基本配置：
2.1水冷裝置???????????? 1套?
2.2防火閥引風機???????????? 1臺
2.3變頻器???????????? 1臺
2.4全裝置移動支架???????????? 1套
2.5水冷裝置???????????? 1套
2.6數據采集箱???????????? 1套
2.7差壓變送器???????????? 4套
2.8測流量孔板???????????? 3套
2.9熱電偶???????????? 1支
2.10閥門接口（各1套）：2000（H）×1250(W)，1250（H）×800(W)，1000（H）×800(W)，800（H）×400(W)，630（H）×400(W)，500（H）×400(W)，400（H）×400(W)，200（H）×200(W)，160（H）×160(W)。
