GB7251耐沖擊試驗裝置
產品型號
更新時間
2024-10-31廠商性質
瀏覽次數
971產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
此試驗適用 于所有地面安裝式戶 外電纜連接的變電站 電纜配 電盤、 戶外變壓器安裝 的變電站電纜
配 電盤和電纜分線箱。

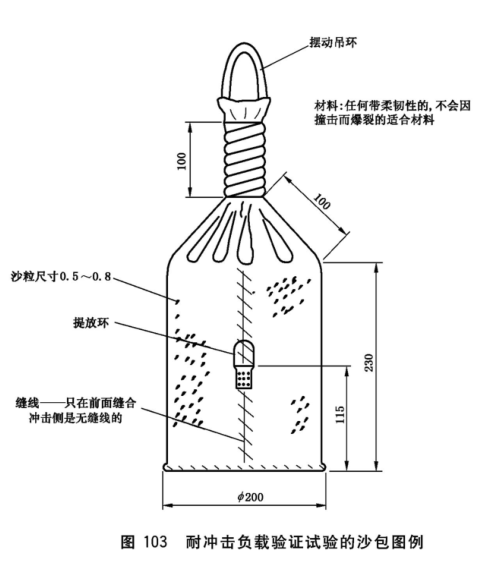

將質量為 15 kg 裝有干沙的沙包，如圖 103 所示，垂直懸吊在被試物的上方，并且應高于該成套設
備最高點至少 1 m。
每次試驗應包括對外殼 的每個垂直面上的一次撞擊 ，此垂直面是指成套設備被安裝在其正常使用
位置時能見到 的部位。 每次撞擊試驗可以使用 不同的外殼。
注： 如果外殼是圓形的，試驗將包括三次撞擊 ，每次撞擊的位置要有 120°的角位移。
此試驗應使用一個可以提到 1 m 高度 的吊環 ，使沙包垂直下落 ，以撞擊被試成套設備 表面大致 中
心部位［見圖 104a）和 104b)］。
試驗結束后，防護等級仍保持為 IP34D，所有的門和閉鎖裝置仍能正常操作。 同時，在試驗期間，仍
保持了足夠的電氣 間隙。 對于帶金屬外殼 的成套設備 ，的或臨時的變形而導致帶電部件
與外殼的接觸 ，則認為 通過了此試驗 。 對于帶絕緣外殼 的成套設備 ，如果滿足了適 當 的條件，至于小 的
裂痕 ，表面的裂紋或外皮剝落 ，只要它們不會妨礙成套設備的使用 ，則不認為受到損壞 。
一、產品概述：適用于低壓電器外殼的機械沖擊強度試驗、耐負載沖擊試驗、角狀物試驗；沖擊物高度上下可調，沖擊角度可設定。
符合標準：按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中試驗3、10.2.101.8章節及圖102、103、105、108要求，參考IEC6439.7-2018、IEC62262標準要求。
三、技術參數：
1、控制方式：PLC控制，觸摸屏人機界面智能操作；
2、測試工位：1工位；
3、框架結構：沖擊裝置采用龍門式結構，試樣安裝臺以標準旋轉臺為底座，底部四角采用氣動壓板固定與沖擊臺獨立，安裝有調平運輸裝置，標準獨立控制箱，均采用鋼制防靜電噴涂工藝；
4、試樣尺寸：1000*800*2000mm(長寬高)，400*400*500mm(長寬高)；
5、沖擊配置：
5.1、15KG軟索連接干沙包；
5.2、2Kg鋼球1個；
5.3、15KG軟索鋼球；
5.4、5Kg，20J角狀物1個；
沖頭規格：
