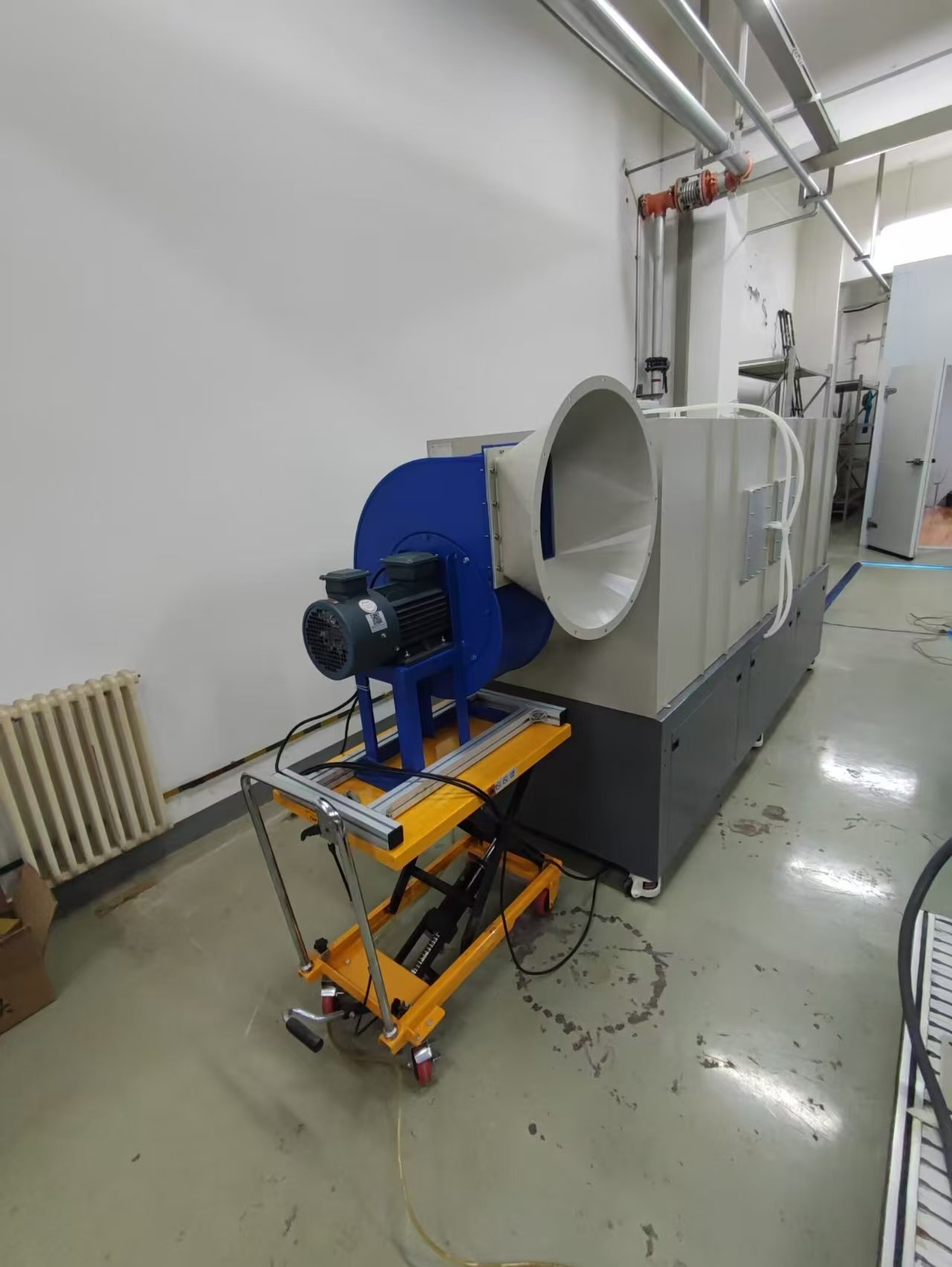

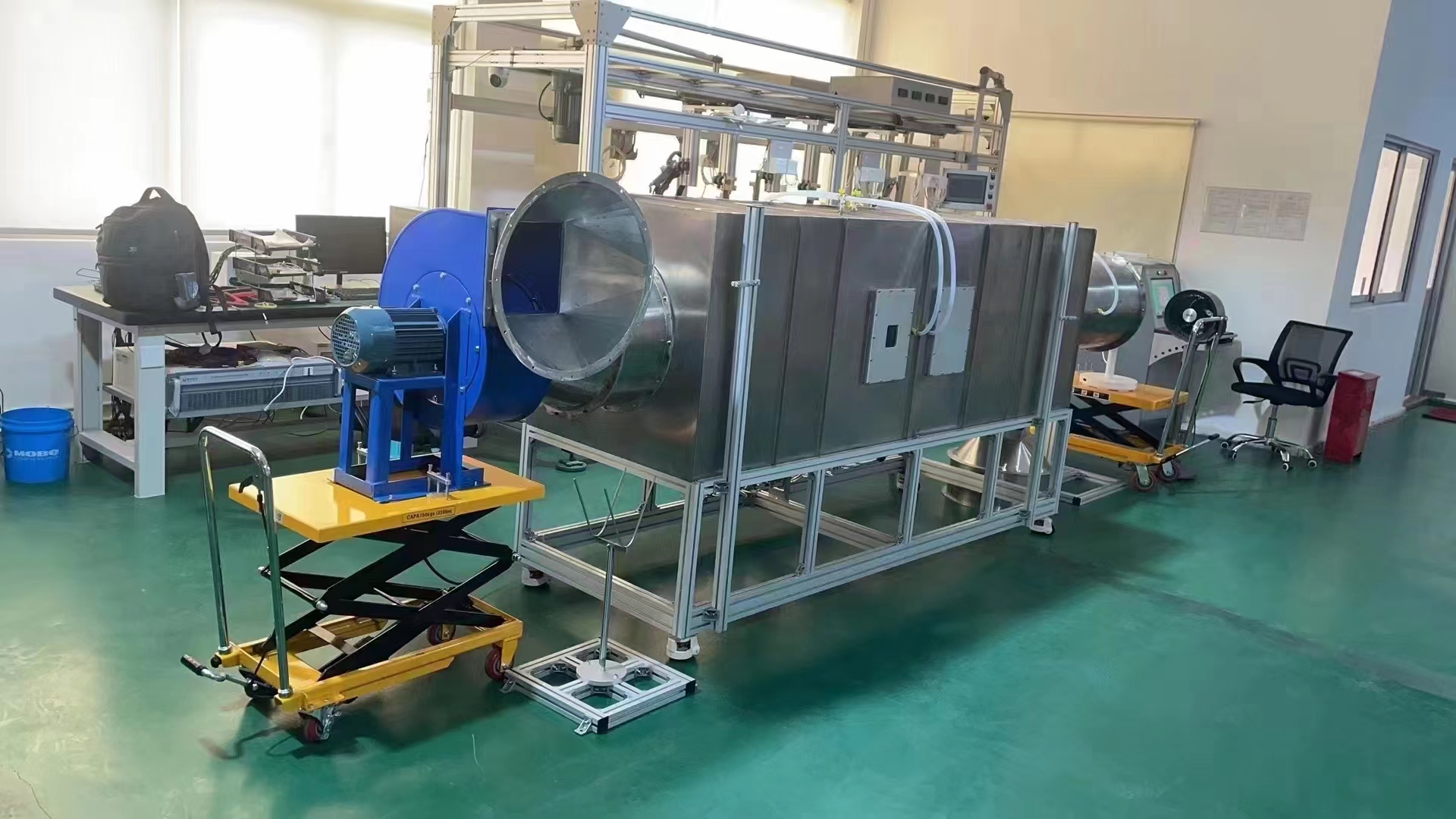

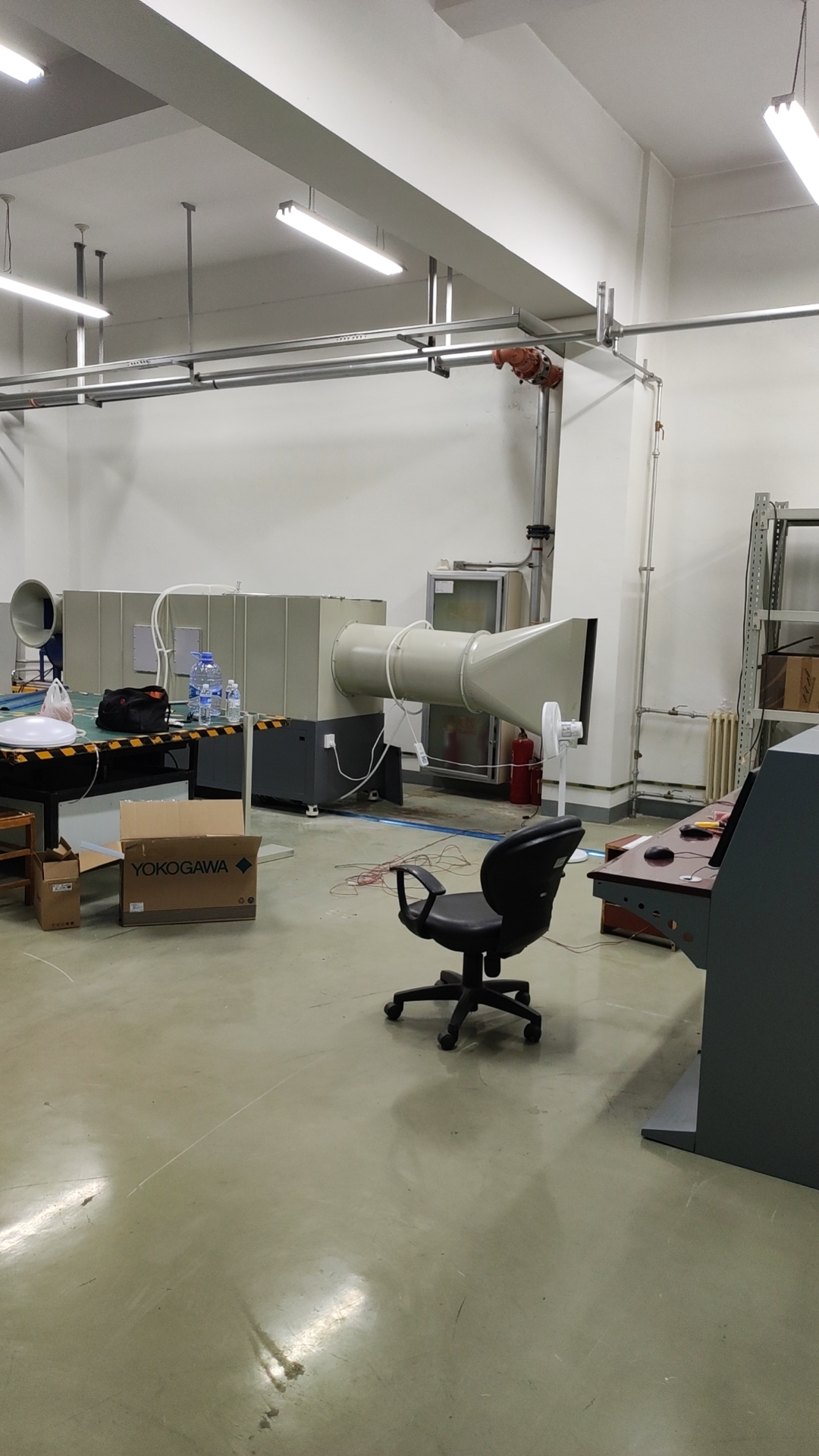

工業通風機風道性能試驗
產品型號
更新時間
2024-12-24廠商性質
瀏覽次數
755產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
關于GB17713-2022《吸油煙機及其他烹飪煙氣吸排裝置》和2011版本的新舊對比如下：
附錄A 空氣性能試驗方法：
一、新增概述：器具的空氣性能試驗按本附錄進行。試驗裝置依據GB/T 1236—2017中第30章,采用風室內多噴嘴測定流量的A型試驗裝置。當器具壓力小于1000Pa,基準馬赫數不超過0.15時,忽略空氣可壓縮性和濕度對試驗結果的影響。
二、調整了試驗裝置的要求：
對2011版的附錄C外排式吸油煙機空氣性能試驗方法和附錄D循環式吸油煙機空氣性能試驗方法合并調整，統一修改為空氣性能試驗方法，并且新的標準要求如下：
A.2.2、被測器具的進風口應處于自由空間,并與試驗裝置按圖A.1所示的方式連接。外排式器具與試驗裝置進口公用段管道連接可使用制造商隨機附帶的過渡罩(除去止逆閥等遮蓋件),但不必安裝隨機附帶的排風管。若器具設計上有附加的過濾裝置,應安裝干凈的過濾裝置。外排式器具與試驗裝置連接時,連接管道的長度應大于5倍管徑。循環式器具直接連接到風室,風室人口尺寸應與被測器具的出口尺寸相適應
16.6通風機的完整特性曲線
通風機的完整特性曲線從通風機零靜壓到零進口容積流量。
然而,通常僅使用該曲線的一部分.建議供應商注明適合通風機運行的進口容積流量的范圍.因此
通風機特性曲線可限于該正常工作范圍;超出進口容積流量正常工作范圍,則測量不確定度易增大,且
進口、出口處會產生不好的流動型態。
16.7特定工況的試驗
特定工況試驗應至少由可確定通風機特性曲線一小部分的三個試驗點構成,其中包括特定的進口
47
22.2.2如圖16,噴嘴應為橢圓狀,但也可近似使用二.三段不同半徑的圓弧,只要在任意點的法線方向
與橢圓的差異不大于0.015d即可。
22.2.3噴嘴喉部直徑d 應在橢圓的短軸和噴嘴出口處測量,測量精度為0.001d;應在間隔45°測得四
個值,與平均值的偏差不得大于士0.002d。
喉部進口處的平均直徑會大于0.002d,但不小于噴嘴出口平均直徑。
22.2.4噴嘴內表面應平整光滑,直尺在其表面不會擦出刮痕,表面不平整的峰一峰值不大于0.001d。
22.2.5若噴嘴用于風室,則應采用圖16所示型式。
22.3進口區域
在噴嘴定位時,各噴嘴中心線與風室壁的距離不小于1.5d;任意兩個同時使用的噴嘴的最小中心
距為 3d.其中d為較大噴嘴的直徑。
22.4 多噴嘴特性
22.4.1按照22.3要求制作的多噴嘴裝置在流量計壓比rd>0.9(即,流量計差壓△p<10 kPa)時,可不
經校準使用。
