詳細介紹

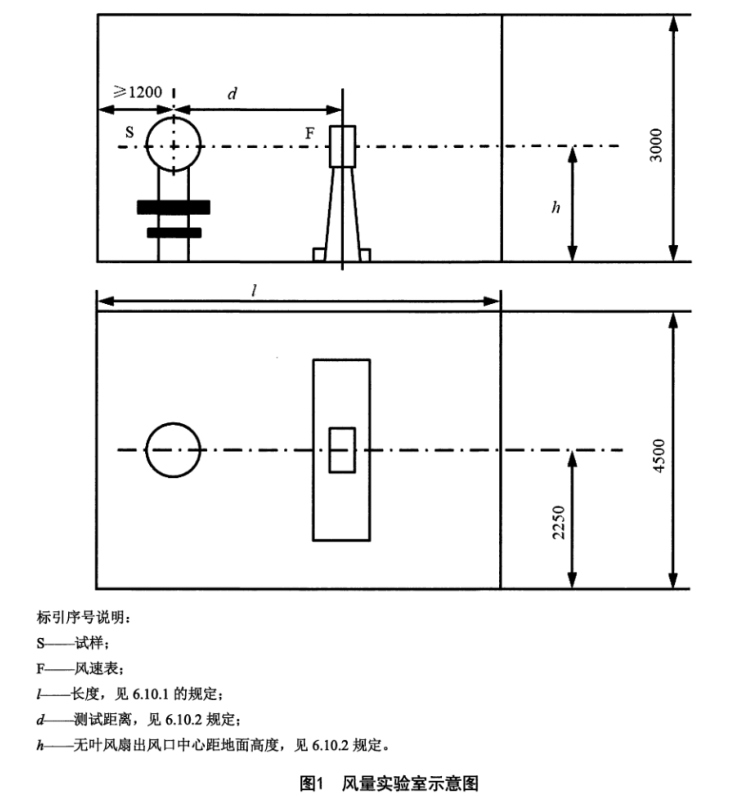

當?shù)刃热~直徑大于400mm時，不小于1500mm。被測無葉風扇出風口中心與前墻墻面的距離:

--當?shù)刃热~直徑不大于400mm時，不小于1800mm; --當?shù)刃热~直徑大于400mm時，不小于4000mm。

被測無葉風扇出風口中心與左右兩側墻墻面的距離:2250mm。被測無葉風扇出風口中心與后墻墻面的距離:不小于1200mm。

風速表的葉片平面應與被測無葉風扇的扇葉平面平行，這兩個平行平面之間的距離(測試距離)，為被試無葉風扇等效扇葉直徑的3倍，允許士15mm的誤差。

風速由量程合適的葉片風速計測量。至少使用4個葉片式風速計。

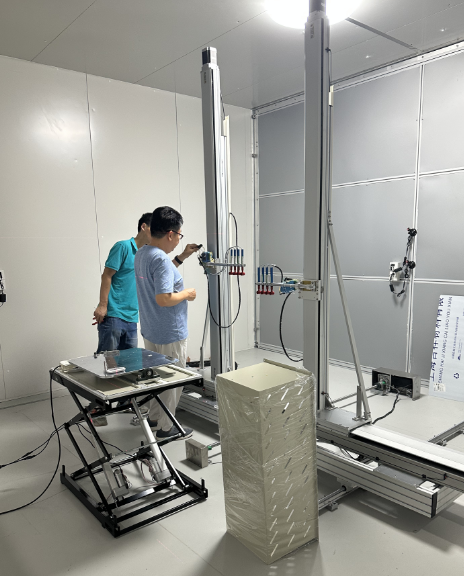

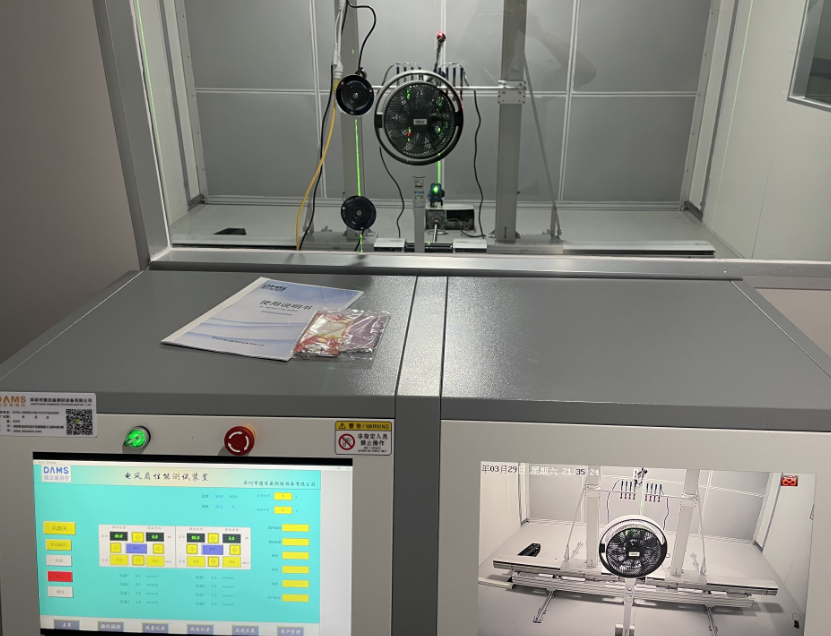

使用氣流自動試驗臺測量，并且，包含一組外徑不超過40mm的葉片式風速計。風速計的尺寸使其能安裝在兩個風速計之間40mm的空間內，見附錄A。

在Z軸(手動或自動)可操作到精度為2mm。遙控可移動X軸Y軸(見圖2)，精度為1mm。在試驗進行時，試驗屏應設計合理，沒有外來氣流。注:Z軸垂直于風速表平面。


試驗前，將被測無葉風扇在額定電壓、額定頻率下至少運轉1h。

測量時，無葉風扇的豎直擺放，搖頭機構和回轉機構不工作，并在zui高轉速擋位運轉。

試驗時，在無葉風扇送風的一邊，除可放置風速表及其擱架外，不應放置其他物品。試驗過程中，試驗人員可在無葉風扇進風一邊停留，僅在操作風速表和讀取數據時，才進入無葉風扇的送風一邊，并盡快返回。

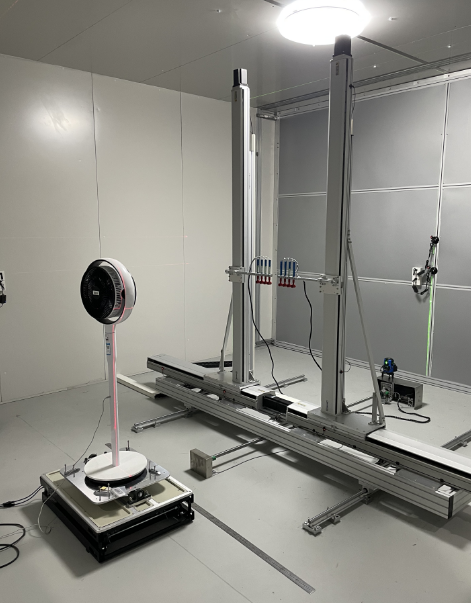

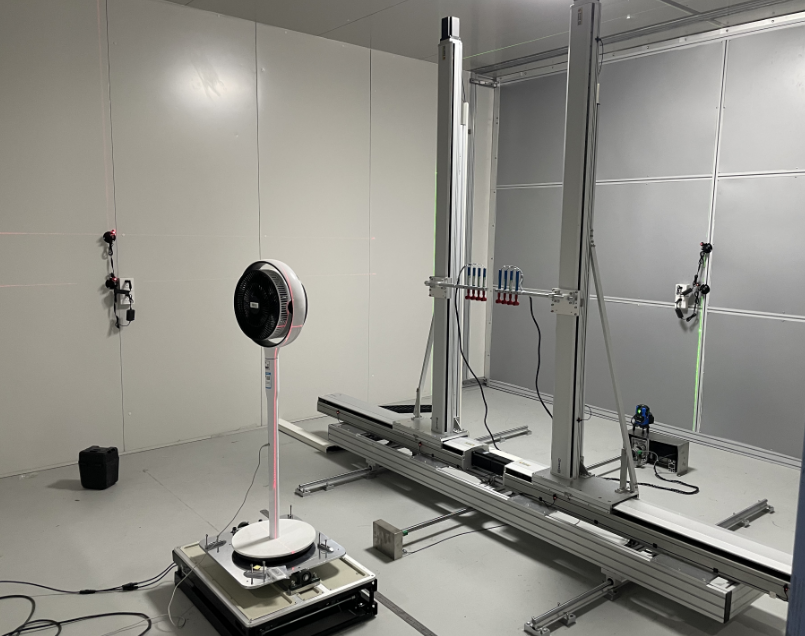

通過移動裝有風速計的氣流試驗臺的臂架來進行測量。如果風速計布置在Y軸上，則沿著X軸。如果風速計布置在X軸上，則沿著Y軸。

對于沿X軸布置的風速計，風速計氣流試驗臺的臂架位于風扇出風口的中間高度處。對于沿Y軸布置的風速計，風速計氣流試驗臺的臂架位于風扇出風口的中間高度處。

當風速計沿X軸布置時，試驗臺沿Y軸向上移動40mm，直到所有風速計測量的風速都不超過24 m/min。然后，風速計氣流測試臺返回到其起始位置，沿Y向下移動40mm，直到所有風速計測量的風速都不超過24m/min。

當風速計沿Y軸布置時，試驗臺沿X軸向左移動40mm，直到所有風速計測量的風速都不超過24 m/min。然后，風速計氣流測試臺返回到其起始位置，沿X向右移動40mm，直到所有風速計測量的風速都不超過24 m/min。

測量風速的時間不少于1min。

對于每一個測量點，速度讀數使用算術平均值,在至少60s的采樣周期內平均,采樣率至少為2Hz。
